Asus M4A87TD EVO обзор и тест

| 24 августа 2010 | Просмотров: 39354
В апреле 2010 года компания Asus обновила линейку своих материнских плат, снабдив их новыми чипсетами и наделив многими функциональными новинками. Мы решили немного рассказать о материнской плате Asus M4A87TD EVO. Новинка имеет на борту связку из северного AMD 870 и южного SB850 мостов.
Asus M4A87TD EVO обзор и тест

AMD 870 обеспечивает поддержку шины HyperTransport 3.0 и одного слота расширения PCIe х16. В целом существенных отличий 870 от 770 чипсета практически нет, а вот благодаря «напарнику» SB850, плата значительно шагнула вперед. Главным отличием является поддержка шести портов SATA3 и 14 портов USB2.0. Кроме этого есть поддержка ParallelATA, HD-аудио и гигабитного сетевого интерфейса.
Asus M4A87TD EVO обзор и тест

Перейдем к более подробному рассмотрению новинки Asus M4A87TD EVO. Упакована материнка в стандартную картонную коробку в фирменном стиле Asus, на которой разместилась краткая информация о фирменных технологиях и поддерживаемых процессорах. Также стоит обратить внимание на поддержку USB3.0, о чем свидетельствует отдельная надпись.
Asus M4A87TD EVO обзор и тест

С обратной стороны краткая информация о наборе фирменных технологий внедренных в этом продукте, а также небольшое описание разъемов расположенных на материнской плате.
Комплектация стандартна для такого класса продуктов, отметим лишь фирменные SATA кабели ASUS (по 2 для SATA 2 и SATA 3) и конектор для быстрого и облегченного подключения разъемов на передней панели системного блока Q-connector.
Далее приведем спецификацию с сайта производителя:
Asus M4A87TD EVO обзор и тест

Asus M4A87TD EVO обзор и тест

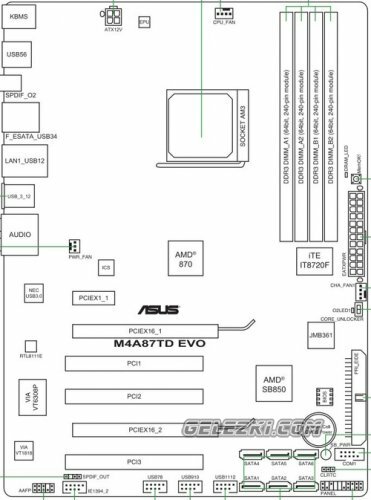

Плата выполнена в фирменной цветовой гамме с преобладанием синего цвета. Расположение слотов и разъемов удачное, можно даже сказать оптимальное.

Asus M4A87TD EVO обзор и тест

Разъем питания 24-pin EATX расположен стандартно и не создают помех для подключения оборудования. Питание процессора в верхней части материнской платы. Разъем для подключения кулера процессора CPU_FAN так же расположен в верхней части Asus M4A87TD EVO. Дополнительно присутствуют один трехконтактный разъем PWR_FAN и один четырехконтактный CHA_FAN1.

Asus M4A87TD EVO обзор и тест

Система питания 8 фазная + 1 дополнительная фаза для питания интегрированного контроллера памяти.

Asus M4A87TD EVO обзор и тест

Четыре слота DDR3 2000(O.C.) с возможностью работы в двухканальном режиме.

Asus M4A87TD EVO обзор и тест

Чипсет AMD 870 скрыт под довольно большим фирменным радиатором ASUS.

Asus M4A87TD EVO обзор и тест

Собственно сам чипсет.

Asus M4A87TD EVO обзор и тест

Южный мост SB850 не нуждается в значительном охлаждении, поэтому и радиатор значительно меньших размеров.

Asus M4A87TD EVO обзор и тест

Расположение слотов расширения неплохо продумано, но мы бы поменяли местами PCIe 2.0 x1 с PCI разъемом, так как при установке видеокарты с двухслотовой системой охлаждения разъем PCI теряется. При построении системы с двумя графическими ускорителями (режим 16+4 вряд ли устроит пользователя, но все же) возможно перекрывание верхнего ряда SATA3 разъемов.

Asus M4A87TD EVO обзор и тест

Тем не менее, нижние три разъема всегда доступны. В правом нижнем углу расположены конекторы для подключения кнопок управления системного блока.

Asus M4A87TD EVO обзор и тест

На нижней части Asus M4A87TD EVO размещены дополнительные 6 разъемов USB 2.0, разъем фронтального аудио и 2 разъема для подключения IEEE-1394.
Asus M4A87TD EVO обзор и тест

Чип VIA VT6308P обеспечивает 1 IEEE-1394 разъем на панели разъемов. За 8-канальное аудио ответственен VT1818.

Asus M4A87TD EVO обзор и тест

Как мы уже говорили, плата отличается наличием 2 портов USB 3.0, за которые и отвечает чип NEC D720200F1

Asus M4A87TD EVO обзор и тест

На правой стороне материнской плате скрываются еще несколько особенностей этого продукта. Переключатель Core Unlocker позволяющий одним движением разблокировать дополнительные ядра. К сожалению, наш процессор не попал в список камней поддающихся разблокированию.
Еще один тумблер MemOK! предназначенный для восстановления работоспособности памяти.
Компания Asus не пожадничала и оснастила M4A87TD EVO специальным процессором TurboV EVO для максимального разгона системы в автоматическом режиме.
Кроме этого еще ряд функциональных фишек сможет порадовать пользователя.
ASUS Turbo Unlocker представляет собой технологию изменения производительности процессора в зависимости от решаемой задачи с помощью автоматической настройки частоты процессорных ядер. К сожалению, список процессоров которые будут работать с этой технологией ограничивается буквально одним десятком экземпляров, но в будущем ассортимент значительно расширится.
ASUS Express Gate обеспечивает моментальный доступ в Интернет и к ряду популярных приложений без загрузки Windows.
О других дополнительных возможностях и технологиях можно ознакомиться на сайте производителя.
Asus M4A87TD EVO обзор и тест

Панель ввода/вывода имеет:
1x PS/2 клавиатура, 1x PS/2 мышь,
2x USB 3.0, 6x USB 2.0,
1x IEEE1394 (6-pin),
1x ESATA,
1x RJ-45 LAN,
1x оптический S/PDIF-out,
Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out

Asus M4A87TD EVO обзор и тест

В комплекте с материнкой поставляется и набор фирменных утилит. Отметим одну из них Asus OverDrive Utility, которая позволяет контролировать практически все показатели и параметры системы.
Для тестирования Asus M4A87TD EVO мы воспользовались популярным бенчмарком PCMark Vantage. Для сравнения взяты тесты Asus M4A78 PRO.
Тестовый стенд:
Система: Microsoft Windows 7 Ultimate 64
Процессор: DualCore AMD Athlon II X2 255, 3600 MHz (15.5 x 232)
Материнская плата: Asus M4A87TD EVO/Asus M4A78 PRO
Память: 2048 МБ Kingston (DDR3 SDRAM)/ 2 ГБ DDR2-800 Kingston (DDR2 SDRAM)
Видео: ASUS EAH5670 1ГБ
Винчестер: SAMSUNG HD753LJ ATA Device (750 Гб, 7200 RPM, SATA-II)
Привод: Optiarc DVD RW AD-7240S

Asus M4A87TD EVO обзор и тест

В дальнейшем мы постараемся провести еще несколько тестов для сравнения производительности новинки от Asus.
Выводы: Asus M4A87TD EVO – продукт действительно заслуживающий внимания. Одна из лучших материнских плат которую мы смело рекомендуем как очередной апгрейд Вашей системы.
